Описание

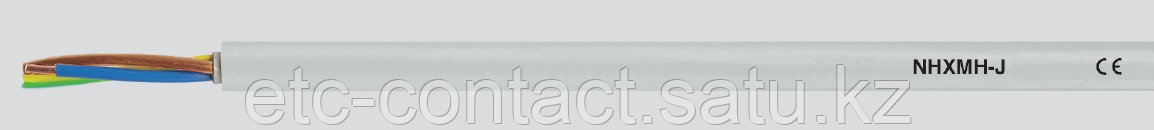

NHXMH-O/-J безгалогеновая оболочка, 300/500 В, в соответствии с VDE
Технические характеристики
Оболочка
Безгалогеновая оболочка с улучшенными противопожарными характеристиками в соответствии с DIN VDE 0250 часть 214
Сопротивление кабеля
(при 20°C) в соответствии с DIN VDE 0295 или
IEC 60228
Макс. температура проводника
при эксплуатации — +70 °C
в случае короткого замыкания +250 °C
Температурный диапазон
при прокладке -5°C до +50°C
стационарно от -30 °C до +70 °C
Номинальное напряжение
U0/U 300/500 В
Испытательное напряжение
2000 В
Минимальный радиус изгиба
стационарно 4хØ кабеля
Структура
Проводник
Медный проводник
в соответствии с DIN VDE 0295, BS 6360,
IEC 60228
до 10 мм² кл. 1: однопроволочный
16-35 мм² кл. 2: многопроволочный
Изоляция
Изоляция жил из сшитого
полиэтиленового компаунда 2XI1 в
соответствии с DIN VDE 0207 часть 22
Маркировка
Маркировка жил в соответствии с DIN VDE
0293-308
1-жильный: цвет жил — чёрный или
жёлто-зелёный
Повивная скрутка жил с оптимальным шагом
Общая безгалогеновая оболочка жил из заполняющего компаунда (может отсутствовать у одножильных кабелей)
Внешняя оболочка из не распространяющего горение полимерного компаунда HM2 в соответствии с DIN VDE
0207 часть 24, безгалогеновая
Цвет оболочки – серый (RAL 7035)
Свойства
Не распространяющий горение
Безгалогеновый, не выделяет коррозионные и токсичные газы
Улучшенные характеристики нераспространения горения
Незначительное выделение дыма
Озоностойкий
Испытания
Испытание на огнестойкость в соответствии
с DIN VDE 0482-332-3, BS 4066 часть 3/
DIN EN 60332-3, EC 60332-3 (DIN VDE
0472 раздел 804, тип испытания С)
Коррозионность газов при горении в
соответствии с DIN VDE 0482 часть 267/
DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE
0472 часть 813)
Безгалогеновый в соответствии с DIN VDE
0482 часть 267/ DIN EN 50267-2-1/
IEC 60754-1 (DIN VDE 0472 часть 815)
Плотность дыма в соответствии с DIN VDE
0482 часть 268-1+2, DIN EN 606-1+2 /
IEC 61034-1+2, BS 7622 часть 1+2
(эквивалент DIN VDE 0472 часть 816).
Озоностойкость в соответствии с DIN VDE
0472 часть 805
Примечания
re = круглый однопроволочный провод
rm = круглый многопроволочный провод
Применение
Безгалогеновый кабель в пластиковой оболочке с улучшенными характеристиками при пожаре применяется в тех областях, где в случае пожара необходимо предотвратить ущерб людям и ценному имуществу, например, на промышленных предприятиях, в коммунальных учреждениях, отелях, аэропортах, метро, вокзалах, больницах, магазинах, школах, театрах, кинотеатрах, высотных домах, центральных постах управления и т.д.
Предназначен для прокладки в сухих и влажных помещениях, поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне, но не для прямой заделки в насыпной бетон, вибробетон или трамбованный бетон.
