Применение:
Для измерительных и контрольных целей, требующих высокого уровня электромагнитной

совместимости (ЭМС). Кабель в значительной степени маслостойкий и химически стойкий. Для

использования в сухих и влажных помещениях, но не на открытом воздухе.
Конструкция:
В соответствии со стандартом DIN VDE 0245, 0250 и 0281

Проводник
гибкий медный проводник. Структура проводника в соответствии с VDE 0295 класс 5 и IEC 228 класс 5

Жила
OZ – черные провода с цифровой маркировкой без провода заземления

JZ – черные провода с цифровой маркировкой с проводом заземления

OB – провода с цветовой маркировкой без провода заземления

JB – провода с цветовой маркировкой с проводом заземления

Метод скрутки
жилы скручены вместе послойный повив с оптимальным шагом скрутки.

Защитный проводник
жила в жёлто-зелёной изоляции

Технические характеристики

Номинальное напряжение
300В/500В

Тестовое напряжение
2000В

Сопротивление проводника
При 20 ° C в соответствии с VDE 0295 класса 5 и IEC 228 класса 5 для гибких проводников

Температура проводника

макс. во время работы + 70°C, в случае короткого замыкания +150°C

Сопротивление изоляции
мин.20 МОм/км

Напряжение пробоя
мин.6000В

Мин. радиус изгиба
До 20 мм Ø: 15 x Диаметр кабеля

Более 20 мм Ø: 20 x Диаметр кабеля

Температурный диапазон
Подвижное применение от -5°C до +70°C

Неподвижное применение от -40°C до +80°C

Воспламеняемость
Метод испытания B согласно VDE 0472, часть 804 и IEC 60332-1

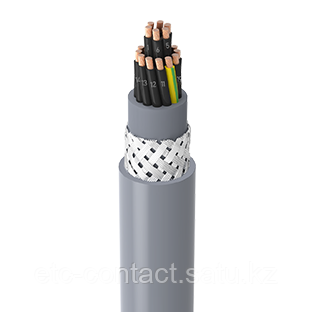

У кабеля 2 вида внешней изоляции: прозрачная и серая. На какие-либо технические свойства это не влияет.
