Описание

Инструментальные кабели с броней

Данные кабели предназначены для измерительных приборов с целью наблюдения и контроля за автоматизированными процессами; также находят применение в отраслях нефти и газа, при производстве цемента, в целлюлозно-бумажном производстве, сталелитейной промышленности, энергогенерирующих объектов, а также внутри взврывоопасных зон объектов нефте- и газохимии. Выпускаются версии с общим экраном и/или индивидуально экранированные; парные тройные и четверные повивы для защиты от электромагнитных помех. HFFR (безгалогенные) и огнестойкие варианты производятся по запросу.

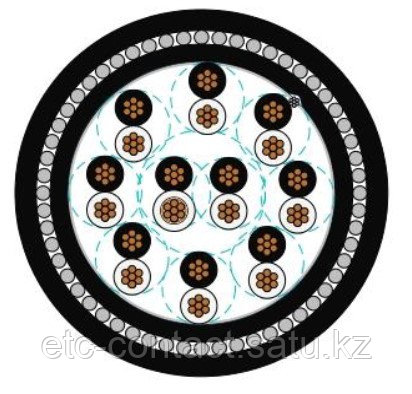

Конструкция

Проводник

Многожильные отожженные медные провода (класс 2)

Изоляция
Из сшитого полиэтилена

Идентификация жил

Черно-белые, пронумерованные

Жилы
Скручены слоями

Разделитель

ПЭТ-фольга

Общий экран

ALPET + 7×0,3 мм многожильный луженый медный дренажный провод

Внутренняя оболочка

ПВХ, черный (RAL9005)

Броня

Круглая оцинкованная стальная проволока

Стандарт
EN 50288-7

Технические свойства

Рабочее напряжение
500 V

Испытательное напряжение

2 kV

Емкость (при 800 Гц)

150 nF/km

Емкость несбалансированная (@800Гц)

500 pF/500 m

Сопротивление изоляции

> 5000 MΩ x km

Температурный диапазон

Эксплуатация: -40 °C…+90 °C
Монтаж: -5 °C…+50 °C

Мин. радиус изгиба

15 x Диаметр кабеля

Распространение горения

МЭК 60332-1-2, МЭК 60332-3-24
